時代TIME3234高精度粗糙度輪廓波紋度儀

產品名稱：TIME3234高精度粗糙度輪廓儀

上架時間：2019

品牌名稱：時代

售前咨詢： 400-860-1787

產品優勢：

• 全國博士后流動站

• 國內外市場占有率高

企業優勢：

• 通過ISO-9000標準認證

• 國內先進的儀器制造企業

一、產品簡介

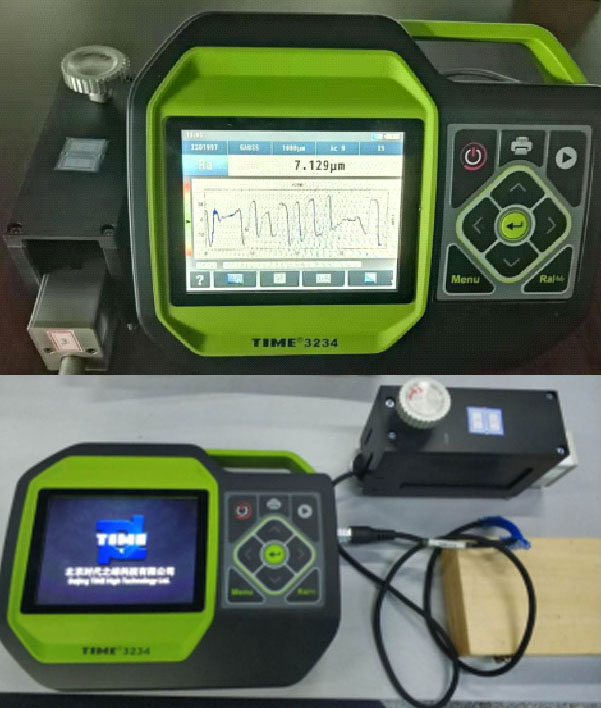

TIME®3234 波紋度測量儀是便攜式觸針式波紋度測量儀，適用于生產車間、實驗室、計量室等環境的檢測。它能夠評定粗糙度、波紋度和原始輪廓。測量結果可以數字和圖形方式顯示在液晶顯示器上，也可以輸出到打印機上。還可以連接到電腦，使用本公司的專用分析軟件進行高級分析。

TIME®3234 波紋度測量儀符合下列標準：

? GB/T 3505-2009/ISO 4287 產品幾何技術規范（ GPS ）表面結構輪廓法術語、定義及表面結構參數

? GB/T 6062-2009/ISO 3274 產品幾何技術規范（ GPS ）表面結構輪廓法接觸（觸針）式儀器的標稱特性

? GB/T 18618-2009 /ISO 12085 產品幾何技術規范（ GPS ）表面結構輪廓法圖形參數

? PV 1054:2015-02 鋼板車身外表面波紋度檢測

? SEP1941-2012 冷軋金屬扁平軋材波紋度特征值 Wsa （ 1-5 ）的檢測

二、工作原理

本儀器采用大量程的差動電感傳感器拾取被測信號，測量工件表面時，將傳感器放在工件被測表面上，由驅動器帶動傳感器沿被測表面做等速直線滑行，驅動器中的直線導軌保證直線軌跡的精度。傳感器通過銳利的金剛石觸針感受被測表面的輪廓變化，此時工件被測表面輪廓起伏引起觸針產生垂直位移，該位移使差動傳感器電感線圈的電感量發生相應變化，該變化信號經過調制放大處理后產生與被測表面輪廓成一定比例的模擬信號，該信號經過電平轉換之后被送到數據采集系統轉換成一系列數據，核心處理器對這些數據進行數字濾波和參數計算，測量結果在儀器液晶顯示屏上顯示，也可在打印機上輸出，還可以與 PC 機進行通訊后，在 PC 機上進行更復雜的分析評估。

三、產品特點

? 采用 linux 操作系統，計算精度高，數據處理速度快，具有良好人機交互界面；

? 分體式設計，使用方便；

? 便攜式設計，易于攜帶；

? 可測量粗糙度輪廓參數、波紋度輪廓參數和原始輪廓參數；

? 測量范圍 1000 μ m ，測量驅動器行程 50mm ；

? 5.7 吋 TFT 液晶顯示器，可大畫面顯示評價曲線；

? 帶觸摸屏，可在觸摸屏上進行測量設置，操作快捷；

? 帶鼠標操作；

? 存儲 10000 組測量條件和測量數據；

? 測量數據可存入 U 盤；

? 帶導頭 / 無導頭測量；

? 打印測量參數、輪廓曲線；

? 可配置 Windows 高級分析軟件；

? 支持 ISO 4287-1997 、 JIS 0601 ： 2001 、 ANSI 、 SEP1941-2012 等粗糙度標準。

四、技術參數

項目	描述
輪廓	R 、 W 、 P 、 R-Motif 、 W-Motif
測量參數	見附表 1
濾波	Gauss, 2RC
取樣長度 l	0.08mm , 0.25mm , 0.8mm , 2.5mm , 5mm , 8mm ， 10mm
評定長度 ln	(1-5) l
測量范圍	1000 μ m （± 500 μ m ）
最高分辨率	0.0003 μ m
驅動行程	50mm
示值誤差	±5%( 帶導頭 ) ， ±10%( 無導頭 ) ，
示值重復性	1.5%( 帶導頭 ) ， 3%( 無導頭 )
存儲	10000 組測量條件和測量數據
接口	RS232 ， USB
電源	內置鋰離子充電電池 / 外接電源適配器
工作溫度	0 ℃ ～ 40 ℃
儲存溫度	-25 ℃ ～ 60 ℃
相對濕度	<90 ％
主機尺寸	260mm × 210mm × 68mm
主機重量	1.5Kg
驅動器尺寸	195.5mm × 60mm × 122mm
驅動器重量（帶波紋度儀便攜支架）	1.58Kg
電源適配器	輸入： 100 V ～ 240VAC ， 50/60Hz 輸出： 9V ， 3A

附表 1

標準	輪廓曲線	參數
ISO1997	R	Ra ， Rq ， Rz ， Rp ， Rv ， Rsk, Rku, Rc, RPc ^﹡ , RSm, R △ q ， Rmr ^﹡ ， Rmr(c) ^﹡ ,R δ c ^﹡ ， Rt ， Rz1max ， Rk ， Rpk ， Rvk ， Mr1 ， Mr2 ， A1 ， A2 ， Vo
	P	Pa, Pq, Pz ， Pp ， Pv ， Psk ， Pku ， Pc ， PPc ^﹡ , PSm, P △ q ， Pmr ^﹡ ， Pmr(c) ^﹡ , P δ c ^﹡ ， Pt, Pz1max
	W	Wa ， Wq ， Wz ， Wp ， Wv ， Wsk ， Wku, Wc ， WPc¹ ， WSm ， W △ q ， Wmr ^﹡ ， Wmr(c) ^﹡ , W δ c ^﹡ ， Wt ， Wz1max
JIS2001	R	Ra ， Rq ， Rz ， Rp ， Rv ， Rsk, Rku, Rc, RSm, RzJIS ， R △ q ， Rmr ^﹡ ， Rmr(c) ^﹡ ,R δ c ^﹡ ， Rt ，
	P	Pa, Pq, Pz ， Pp ， Pv ， Psk ， Pku ， Pc ， PSm, PzJIS ， P △ q ， Pmr ^﹡ ， Pmr(c) ^﹡ , P δ c ^﹡ ， Pt
	W	Wa ， Wq ， Wz ， Wp ， Wv ， Wsk ， Wku, Wc ， WSm ， WzJIS ， W △ q ， Wmr ^﹡ ， Wmr(c) ^﹡ , W δ c ^﹡ ， Wt
ANSI	R	Ra ， Rq ， Rz ， Rp ， Rv ， Rsk, Rku, RPc ^﹡ , RSm, R △ a ， R △ q ， Htp ^﹡ ， tp ^﹡ ， Rt ， Rmax ， Rpm
ANSI	W	Wa ， Wq ， Wz ， Wp ， Wv ， Wsk, Wku, WPc ^﹡ , WSm, W △ a ， W △ q ， Htp ^﹡ ， tp ^﹡ ， Wt ， Wmax ， Wpm

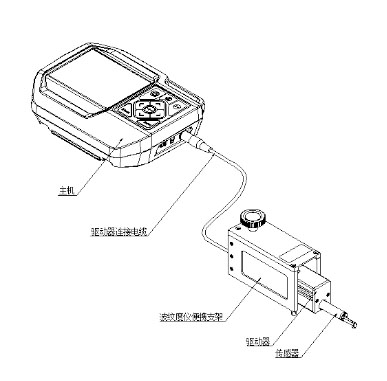

五、基本配置

主機	1 臺
驅動器	1 個
標準傳感器	1 支
波紋度儀便攜支架	1 個
MiniUSB 線纜	1 根
多刻線樣板	1 塊
電源適配器	1 個
使用說明書	1 本

注：傳感器應當具有良好的保護（具體方式為：提供測針保護套，至少需要兩種，帶導頭和不帶導頭），以避免可能的側面碰撞損壞傳感器。在正常操作，無人為損壞的情況下，整機（含傳感器）的質保期為一年。
